Pengertian Mikrokontroler ATMega8535

Mikrokontroler merupakan sebuah sistem komputer yang seluruh atau sebagian besar elemennya dikemas dalam satu chip IC, sehingga sering disebut single chip microcomputer.
Lebih lanjut, mikrokontroler merupakan sistem komputer yang mempunyai satu atau beberapa tugas yang sangat spesifik, berbeda dangan PC (Personal Computer) yang memiliki beragam fungsi.
Perbedaan lainnya adalah perbandingan RAM dan ROM yang sangat berbeda antara komputer dengan mikrokontroler.



Teknologi yang digunakan pada mikrokontroler AVR berbeda dengan mikrokontroler seri MCS-51.
AVR berteknologi RISC (Reduced Instruction Set Computer), sedangkan seri MCS-51 berteknologi CISC (Complex Instruction Set Computer).
Mikrokontroler AVR dapat dikelompokkan menjadi empat kelas, yaitu keluarga ATtiny, keluarga AT90Sxx, keluarga ATMega, dan keluarga AT89RFxx.
Pada dasarnya yang membedakan masing-masing kelas adalah memori, kelengkapan periperal dan fungsi-fungsi tambahan yang dimiliki.
Berikut ini penjelasan lebih lengkap mengenai Mikrokontroler ATMega8535:


gambar diatas adalah gambar mikro kontroler ATMega8535

A. Mikrokontroler ATMega8535

ATMega8535 adalah mikrokontroler CMOS 8 bit daya rendah berbasis arsitektur RISC.
Instruksi dikerjakan pada satu siklus clock, ATMega8535 mempunyai throughput mendekati 1 MIPS per MHz, hal ini membuat ATMega8535 dapat bekerja dengan kecepatan tinggi walaupun dengan penggunaan daya rendah.
Mikrokontroler ATmega8535 memiliki beberapa fitur atau spesifikasi yang menjadikannya sebuah solusi pengendali yang efektif untuk berbagai keperluan. Fitur-fitur tersebut antara lain:

1.Saluran I/O sebanyak 32 buah, yang terdiri atas Port A, B, C dan D
2.ADC (Analog to Digital Converter)
3.Tiga buah Timer/Counter dengan kemampuan perbandingan
4.CPU yang terdiri atas 32 register
5.Watchdog Timer dengan osilator internal
6.SRAM sebesar 512 byte
7.Memori Flash sebesar 8kb dengan kemampuan read while write
8.Unit Interupsi Internal dan External
9.Port antarmuka SPI untuk men-download program ke flash
10.EEPROM sebesar 512 byte yang dapat diprogram saat operasi
11.Antarmuka komparator analog
12.Port USART untuk komunikasi serial

B. Konfigurasi Pin ATMega8535

Mikrokontroler AVR ATMega memiliki 40 pin dengan 32 pin diantaranya digunakan sebagai port paralel.
Satu port paralel terdiri dari 8 pin, sehingga jumlah port pada mikrokontroler adalah 4 port, yaitu port A, port B, port C dan port D.
Sebagai contoh adalah port A memiliki pin antara port A.0 sampai dengan port A.7, demikian selanjutnya untuk port B, port C, port D.
Diagram pin mikrokontroler dapat dilihat pada gambar berikut:



Berikut ini adalah penjelasan mengenai pin yang terdapat pada mikrokontroler ATMega8535:

Penjelasan pin pada mikrokontroler ATMega8535


Berikut ini adalah penjelasan dari pin mikrokontroler ATMega8535 menurut port-nya masing-masing:

1. Port A

Pin33 sampai dengan pin 40 merupakan pin dari port A.
Merupakan 8 bit directional port I/O.
Setiap pin-nya dapat menyediakan internal pull-up resistor (dapat diatur per bit).
Output buffer port A dapat memberi arus 20 mA dan dapat mengendalikan display LED secara langsung.
Data Direction Register port A (DDRA) harus di-setting terlebih dahulu sebelum port A digunakan.
Bit-bit DDRA diisi 0 jika ingin memfungsikan pin-pin port A yang disesuaikan sebagai input, atau diisi 1 jika sebagai output.
Selain itu, pin-pin pada port A juga memiliki fungsi-fungsi alternatif khusus seperti yang dapat dilihat dalam tabel:

Penjelasan pin pada port A


2. Port B

Pin 1 sampai dengan pin 8 merupakan pin dari port B.
Merupakan 8 bit directional port I/O. Setiap pin-nya dapat menyediakan internal pull-up resistor (dapat diatur per bit).
Output buffer port B dapat memberi arus 20 mA dan dapat mengendalikan display LED secara langsung.
Data Direction Register port B (DDRB) harus di-setting terlebih dahulu sebelum port B digunakan.
Bit-bit DDRB diisi 0 jika ingin memfungsikan pin-pin port B yang disesuaikan sebagai input, atau diisi 1 jika sebagai output.
Selain itu, pin-pin port B juga memiliki fungsi-fungsi alternatif khusus seperti yang dapat dilihat dalam tabel:

Penjelasan pin pada port B


3. Port C

Pin 22 sampai dengan pin 29 merupakan pin dari port C.
Port C sendiri merupakan port input atau output.
Setiap pin-nya dapat menyediakan internal pull-up resistor (dapat diatur per bit).
Output buffer port C dapat memberi arus 20 mA dan dapat mengendalikan display LED secara langsung. Data Direction Register port C (DDRC) harus di-setting terlebih dahulu sebelum port C digunakan.
Bit-bit DDRC diisi 0 jika ingin memfungsikan pin-pin port C yang disesuaikan sebagai input, atau diisi 1 jika sebagai output.
Selain itu, pin-pin port D juga memiliki fungsi-fungsi alternatif khusus seperti yang dapat dilihat dalam tabel II.6:

Penjelasan pin pada port C


4. Port D

Pin 14 sampai dengan pin 20 merupakan pin dari port D. Merupakan 8 bit directional port I/O.
Setiap pin-nya dapat menyediakan internal pull-up resistor (dapat diatur per bit).
Output buffer port D dapat memberi arus 20 mA dan dapat mengendalikan display LED secara langsung.
Data Direction Register port D (DDRD) harus di-setting terlebih dahulu sebelum port D digunakan.
Bit-bit DDRD diisi 0 jika ingin memfungsikan pin-pin port D yang disesuaikan sebagai input, atau diisi 1 jika sebagai output.
Selain itu, pin-pin port D juga memiliki fungsi-fungsi alternatif khusus seperti yang dapat dilihat dalam tabel:

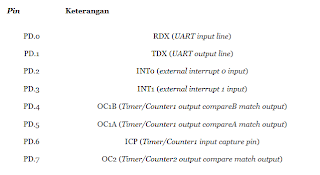

Penjelasan pin pada port D


C. Diagram Blok ATMega8535
Pada diagram blok ATMega8535 digambarkan 32 general purpose Working register yang dihubungkan secara langsung dengan Arithmetic Logic Unit (ALU). Sehingga memungkinkan dua register yang berbeda dapat diakses dalam satu siklus clock.
